มาตรฐานสีสายไฟฉบับใหม่ มอก.เปลี่ยนCode แล้ว..ช่างไฟฟ้าต้องรู้..

.

.

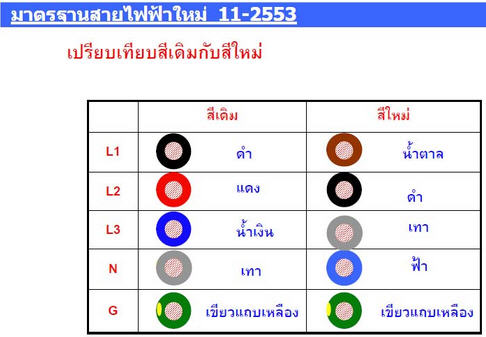

มาตรฐานสายไฟฉบับใหม่ มอก.11-2553 เปลี่ยนCode สีสายไฟอะไรบ้าง

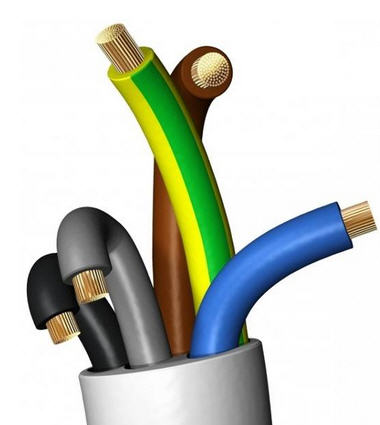

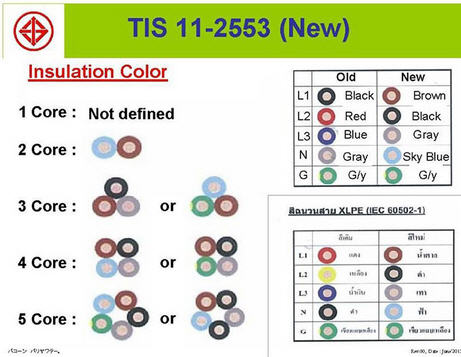

ในมาตรฐานสายไฟ มอก. 11-2553 ได้มีการกำหนดการระบุสีของแกนสายไฟฟ้า ว่าการแสดงด้วยสีจะต้องไม่เกิน 5 แกน และต้องหลีกเลี่ยงสี ขาว และแดง ซึ่งให้กำหนดรูปแบบสีดังนี้..
1. สายแกนเดี่ยว : ไม่ระบุสี
2. สาย 2 แกน : ฟ้า ( N), น้ำตาล (L)
3. สาย 3 แกน : เขียวแถบเหลือง (G), ฟ้า ( N), น้ำตาล (L) หรือ น้ำตาล(L1), ดำ (L2), เทา(L3)
4. สาย 4 แกน : เขียวแถบเหลือง (G), น้ำตาล(L1), ดำ (L2), เทา(L3)
5. สาย 5 แกน : เขียวแทบเหลือง (G) ฟ้า ( N), น้ำตาล (L), ดำ (L2), เทา(L3)

ระบบ 1 เฟส
สายเฟส ฉนวนต้องเป็น สีน้ำตาล
สายนิวทรัล ฉนวนต้องเป็น สีฟ้า
สายดิน ฉนวนต้องเป็น สีเขียวแถบเหลือง

ระบบ 3 เฟส
สายเฟส A ฉนวนต้องเป็น สีน้ำตาล
สายเฟส B ฉนวนต้องเป็น สีดำ
สายเฟส C ฉนวนต้องเป็น สีเทา
สายนิวทรัล ฉนวนต้องเป็น สีฟ้า
สายดิน ฉนวนต้องเป็น สีเขียวแถบเหลือง
